項目背景：
錫盟-山東1000千伏特高壓交流輸變電工程，起于內蒙古錫盟變電站，止于山東濟南變電站，工程途徑內蒙古自治區、河北省、天津市及山東省。該工程被列入我國大氣污染防治行動計劃12條重點輸電通道之一，是國家電網投資建設的第五條特高壓交流工程，起到了向冀北地區多地源源不斷輸送來自?xún)让晒诺那鍧嵞茉吹闹匾姑?/span>
項目介紹：
變壓器中需要有變壓器油，起到絕緣、散熱和保護作用。以往，為了防止泄露風險，錫盟變電站采用人工目測的方式來進行漏油監測。但是安裝聲振解耦吸音板后，設備油箱表面將被吸音板遮蔽，無法直觀的進行觀測。為此，內蒙古錫盟變電站的工作人員找到了我們，雙方經過多次詳細溝通和現場實地觀測后，決定采用長安穩盈漏油監測系統來代替原有的目視監測方式。

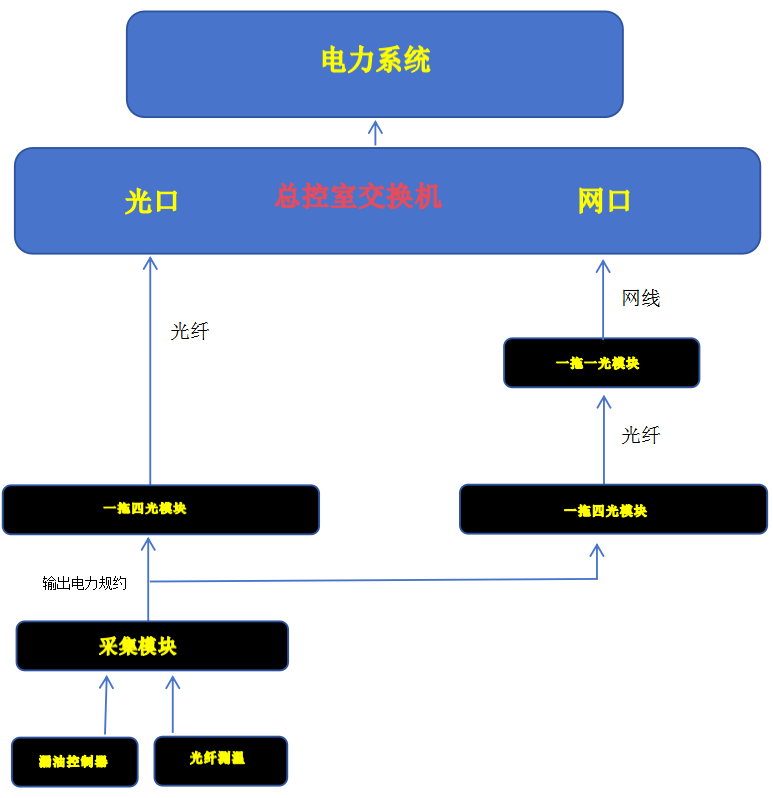

根據甲方要求，漏油檢測傳感器和點式光纖測溫傳感器需要集成到電力系統，我們通過采集主機，把漏油控制器的開關量信號和光纖測溫傳感器的RS485信號統一打包成61850規約。再通過以太網，傳輸到電力系統，實現數據交互和信息融合。

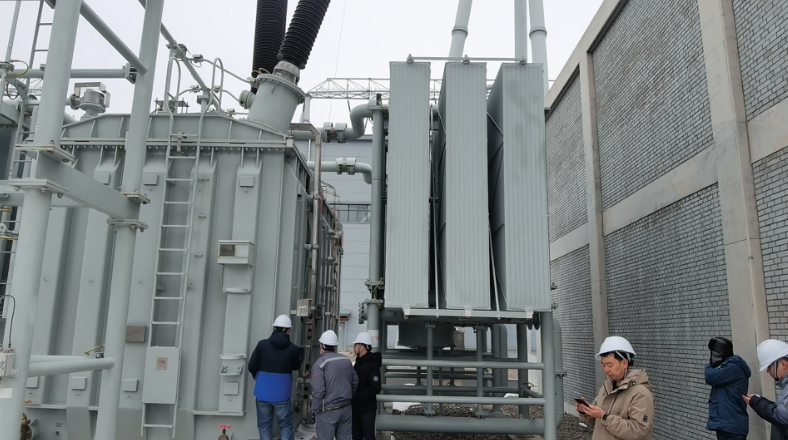

在本方案中，根據調研以及現場實勘確認了高抗油箱漏油部位，包括上下節油箱法蘭盤處、人孔以及箱頂瓷套底部法蘭處。具體部署方式為：將漏油檢測線纜采用磁扣的方式全包圍固定在相應法蘭位置，繞設備一周使其完全覆蓋法蘭連接處，每隔0.2m使用磁扣對漏油線纜進行固定，隨后利用引出線將其從線槽引出，再將配電箱安裝于B相高抗區域（3臺高抗共用1個配電箱），將引出線連接到放置于配電箱內的3個控制器，通過聲光報警器實現漏油現象的實時監控，還可根據需要將漏油監測系統連接至站內主控系統。
項目亮點：

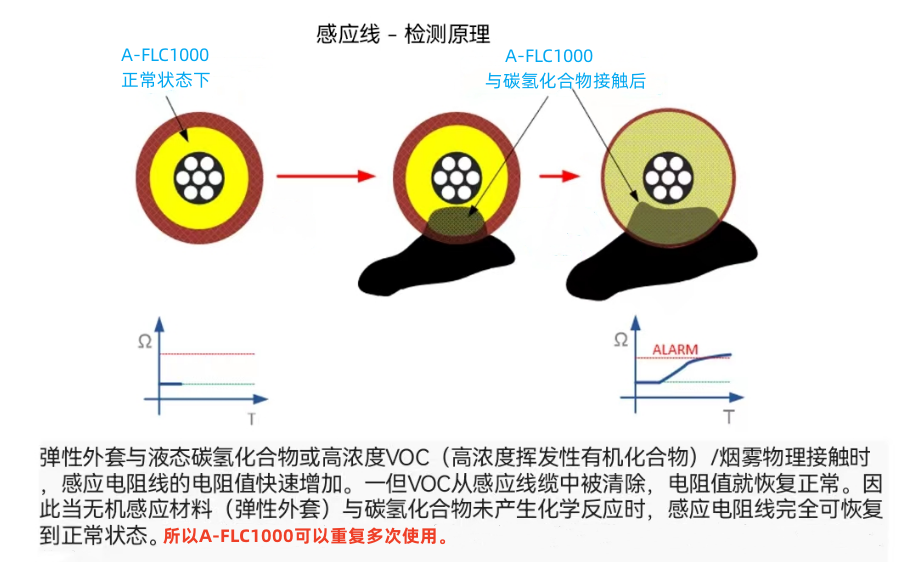

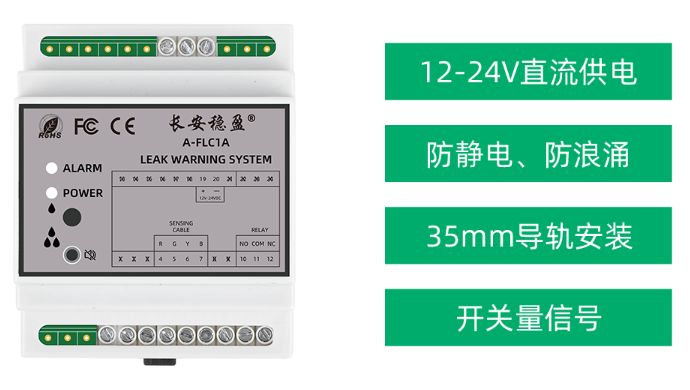

本次項目配備的長安穩盈A-FLC1A漏油控制器和A-FLC1000漏油感應繩，能夠通過監測電阻變化來判斷是否有油品泄漏，能監測到的漏油種類豐富，監測速度也比以前快了近十倍。煤油正常20秒左右就可以報警，汽油1分鐘左右報警，柴油3分鐘左右就可以報警，輕質原油大約8分鐘左右報警，重質原油也僅需16分鐘左右即可報警。
